8 Bits digitale driehoek met 512 stappen

Viif  bekende golfvormen zijn: sinus, driehoek, blok, zaagtand en puls. Analoog zijn de eerste twee continu en maken de laatste drie sprongen. Sinus is een zuivere frequentie. Een driehoek heeft boventonen, en klinkt, als geluid, redelijk. Een blok is de grootstmogelijke herrie die je kunt verzinnen. Zaagtand is iets minder irritant, maar toch... Blok en puls worden veelal gebruikt voor klokking van computers en tellers.

Voor dit project is een blokbreedtemodulator (pulsfrequentie?) nodig. Alhoewel het hier blokfrequentiemodulatie mag heten. Kandidaten zijn de mos icees: 4047, 4060, 4093 en 40106 en NE555. Er zijn weerstanden op de markt, die om allerlei redenen van waarde kunnen veranderen als temperatuur (924052, 1992 7/8), of (924020, nr 33 zelfde aflevering), lichtintensiteit, druk en rek bijvoorbeeld en het gevolg daarvan is met een digitale driehoek te beluisteren. Ook condenstator veranderingen zijn met de 40106 op die manier te meten. Spoelen heb ik niet zoveel ervaring mee, maar het is aan de lezer om varierende blokgolven te verzinnen...

Logica, twee drie of vierwaardig?

In principe hoeft alleen 4030 Mos of HCT uit de 7400 TTL serie te zijn bijvoorbeeld HCT7486, vanwege de symmetrie in de output waarden:  0 =aarde  en 5 = vrijwel +. Text Box: Afb 1 Verzameling logische icees IMG_2082.JPGDe logica van de oorspronkelijke 7400 serie is 1: bij geen input neemt de ingang aan dat de input 1 is. Dat heet voordeel bij twijfel, wat bekende burgers ook zo vaak genieten. 2 De nul / een overgang ligt bij 0,8 volt, dus input > 0,8 is een. 3 de output van TTL is asymmetrisch, dwz de interne weerstand is bij 0 en 1 niet aan elkaar gelijk. In afbeelding 1 ziet u een verzameling icees waarvan de oorspronkelijke 7400 TTL exemplaren een gele sticker hebben om deze logica aan te geven. Met de groene 7400 icees worden de HC en HCT exemplaren aangegeven, die aangepast zijn aan de mos logica: 1 Bij geen input z genoemd gaat een mos oscilleren. 2 de overgang tussen 0 en een ligt hoger, bij voeding van 5 volt op ongeveer 2,3 volt. 3 De output van een Mos icee uit de 40xx, 40xxx, en later 41xx, 45xx en zelfs 47xx  is symmetrisch dus goed te gebruiken om een d/a aan te sturen. Daarom wordt de 4030 mos exor of hct7486 TTL gebruikt .

In de toekomst zal er sprake zijn van vierwaardige logica:

0 Aarde oftewel: onwaar (niet A)

½ Referentiespanning, oftewel tegenspraak of paradox: evenveel waar als onwaar(A en niet A)

Z geen input, oftewel twijfel: waar of onwaar( A of niet A)

1 Voedingspanning oftewel: waar(A)

Dit voldoet aan het intuitionisme van Jeroen Brouwer. Zelf ben ik aanhanger van driewaardige logica omdat tegenspraak een dynamische waarde is die een wiskundige gebruikt om te bewijzen en/of terug te gaan naar de tekentafel, omdat er iets fout moet zijn. Dus ½ = z, wat met een open collector uitgang te bereiken is.  Open collectoren zijn te gebruiken voor bidirectionele communicatie een open collector uitgang mag zelfs ingang worden, maar daarover een andere keer.

Driedeling is ook heel belangrijk voor muziek/ het bouwen van orgels, maar daarover ook een andere keer. Met 4017 is makkelijk een negen-deler te maken...

Varierende blok als input

Dit onderdeel hoort zelf niet bij de schakeling, maar is  om te testen. Bij tijdelijk gebrek aan 4093 en 40106 is hiervoor 4060 te gebruiken; voordeel is de 1/512 uitgang die precies de frequentie heeft van de te maken driehoek. Zie afbeelding 1. Ook de externe trigger voor de oscilloscoop bijvoorbeeld op 1/128 geeft vier driehoeken. Dus Q1 (pin 9) is te gebruiken als de (varierende) blok, Q7 (pin 4) goed als externe trigger voor de oscilloscoop en Q9 ( pin2) de blokgolf met dezelfde frequentie als de te maken driehoek... Mocht u last krijgen van een galop dan is de frequentie op te zoeken waar de driehoek in de fout gaat. Galop generator is uitgevonden door een jonge onderzoeker Wouter Mense: als je tussen twee uitgangen van een teller een minispeakertje zet ontstaat geluid wanneer de twee uitgangen ongelijk zijn, afgewisseld door stukjes nix als de twee uitgangen gelijk zijn; dus ta da, ta da, etc. .

 Een veelvoorkomende storing is 50 of 100 hertz van het lichtnet. De driehoek deelt dat tot 0,1 respectievelijk 0,2 hertz, dus helemaalniet zo storend meer.

4093 Heeft vier schmitt triggers met de mogelijkheid van enable disable... Text Box: Afb 3 Zes Schmitt triggers 40106 Afbeelding 9.jpg40106 heeft zes enkelvoudige schmitt triggers. Met 4041 is een schmittrigger te bouwen met variabele hysterese, maar dat een andere keer. De 40106 is logisch goed verklaarbaar. Hysterese zit ook in de temperatuur regelaar van een cv ketel. Er is  een zekere overtuiging nodig voordat de schakelaar aan/uit in werking treedt. Een open input van een gewone mos-invertor gaat oscilleren (schommelen) en dat doet een schmitt trigger niet. Toch maar een grote vriend 40106 (penningmeester DJOH heer W. Quaatvliet noemde het zo), aangeschaft. Zie afbeelding 3. Het is didaktisch verklaarbaar waarom een schmitt trigger een blokgolf genereert als ie met laagdoorlaat wordt teruggekoppeld (de 4060 wordt met hoogdoorlaat teruggekoppeld met een moeilijke contradicitie die weliswaar een snelle korte puls geeft, maar toch een beetje onbegrijpelijk. Een schmitt trigger invertor werkt als een gewone invertor, maar slaat om bij een zekere overtuiging; een uitleg hiervan is met de 4041 te maken. 4 keer een q, qstreep indicator. Als de positieve terugkoppeling kleiner is dan de negatieve terugkoppeling ontstaat de neiging om steeds om te slaan en als deze spanning met een condenstor vertraagd wordt dan is de oscilator geboren. Echt professionelen zullen misschien met NE555 of 4047 willen experimenteren. Dat gaat auteur boven de pet.

Teller

Text Box: Afb 4 Ripple teller (pin 11 nul maken!) Afbeelding6.jpgAls teller is een rippleteller 4040 gebruikt. Zie afbeelding 4. Q1 tot en met Q8 geven de data voor de d/a en q9 wordt gebruikt om terug te laten tellen. Als de d/a direct wordt aangesloten op q1..q8 dan ontstaat een zaagtand; als geluid minder irritant dan een blokgolf, maar nog steeds discontinu (vraagt de speaker om Dirac-sprongen te maken). Daarom is de driehoek bedacht, die meer naar continuiteit neigt....

Text Box: Afb 5 Exclusieve of 4030Afbeelding7.jpgExclusive (n)or, uitsluitende of

Terugtellen gebeurt met 8 exors van 2 keer 4030. Zie afbeelding 5. Q9 gaat naar alle exors en q1 tot en met q8 ieder naar een eigen exor. De outputs van de exor geven dan D1..D8 voor de d/a. Een Exor is een exclusive or, dus de uitgangen moeten ongelijk zijn en dus is een exnor een poort waarvan de twee inputs gelijk moeten zijn. Sommige (hand-)boeken gebruiken de notatie = voor overeenstemming (exnor als in 4070) en <>, of  voor uitsluiting (exor als in 4030).

D/a

Een d-a omzetter bestaat uit weerstanden; steeds het dubbele van de vorige; dus bijvoorbeeld: Text Box: Afb 7 Gesorteerde output van ripple teller afbeelding2.JPG5k, 10k, 20k, 40k, 80K, 160k, 320k, 640k geeft een 8bits d-a omzetter. Zie afbeelding 6. Text Box: Afb 6 Digitaal/ analoog omzetter met E96Afbeelding 1.jpgZetten we deze op een teller als MOS4040, respectievelijk MSB,...LSB dan ontstaat er een zaagtand met frequentie 1/256 van de oscillator-frequentie. Zie afbeelding 7. Dat is voor een osciloscoop een mooi signaal, maar op een speaker flink irritant, minder dan een blokgolf, maar toch.

Er zijn precisieweerstanden 10k en 20k op de markt; dus is de reeks 4K99, 10k, 20k, 40k2, 162k, 324k en 649k twee keer een geslaagde keuze. In 201 schakelingen is al een keer uitgelegd waarom dit een d/a is. De extra 649k heeft als doel de uitleg te verbeteren. De twee 649K parallel zijn namelijk 324k en parallel met 324K dus 162k etcetera. Alle weestanden parallel zijn dus 2,5K... Dat gebeurt bij digitaal 0 (q1..q8=0)en 255(q1..q8=1). Door + aan te sluiten op de overgebleven 649k wordt er niet geteld van nul tot 255, maar vanaf 1 tem 256 en weer terug... Digitale driehoek dus!

Note on the d-a omzetter:

Helemaal 0 of + is vervelend; dat wordt voorkomen door 649K naar +. De teller loopt dan van 1 naar 256, en terug ipv van 0 naar 255. Ook is veel beter uit te meten of R/R = ½ R precies klopt in het geval dat trimweerstanden gebruikt worden om de waarden precies te maken. Een snellere manier dan met toegevoegde trimweerstanden is gebruik te maken van weerstanden uit de E96 reeks. Bij allemaal 1 wordt er een beetje gesmokkeld met een weerstand 1M2 naar 0 nul! Door nu de carry van een teller, oftewel MSB + 1 te gebruiken om omlaag te tellen komt er een driehoek functie. Dit is te doen met 2* 4070 exnor of 2 * 4030 exor. Zie afbeelding 8.

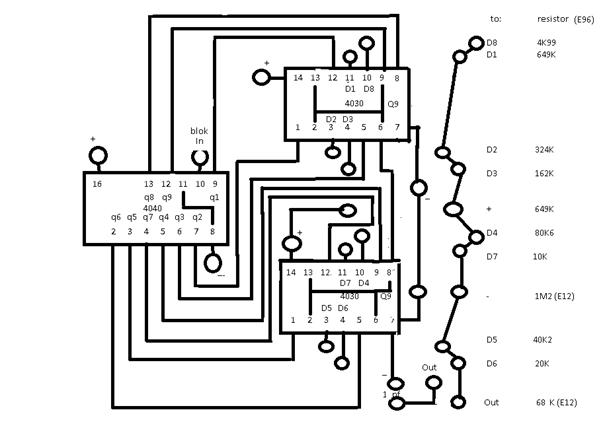

                                                                            Afb 8 Printschema bovenzijde (nog spiegelen)

De MSB + 1 gaat naar alle exors van de 4030, of de exnors van 4070 en 8 bits van de teller naar de overige inputs van de ex(n)ors. De outputs geven een up down counter, wat neerkomt op een 8 bits digitale driehoek.

Filteren van het ripple effect

4040 is een rippleteller. Bij iedere 1, 0 overgang duurt het 6 milliseconde  voordat de volgende flipflop omslaat. Van 511 naar 512 duurt 8*6=48 nanoseconde. Dat geeft een ripplefrequentie van 20 megahertz, die weggefilterd moet worden met een laagdoorlaat op

10 megahertz. Omdat 7 megahertz een geluid produceert wat we niet meer kunnen horen willen we het ook niet produceren, want dat vinden honden bijvoorbeeld irritant.

2,2 R C=. Dus R C = = 6,5. Neem c = 10 pf =  = geeft R=  =  = 6,5 K. We nemen 6K8 en 10 pf. Testen hoeveel invloed dat heeft...

Meetmethode om de driehoek te testen

controle is: een lage frequentie ingeven, bijvoorbeeld 1 hertz en met een voltmeter de driehoek

vAfb9.JPGolgen. Zie afbeelding 9. Toch liever 68K en 1pf !

Ter conclusie: geen stier meer in de porceleinkast, dus kunstmatige inseminatie!  Haha. Neen gewoon nix meer aan doen, is ok. Het is aan de lezer om een varierende blokgolf te verzinnen die leuk uitpakt met deze digitale 1/512 driehoek!    Zie afbeelding 10.

        Afb. 9 Voltmeter gevoed met 5 volt.

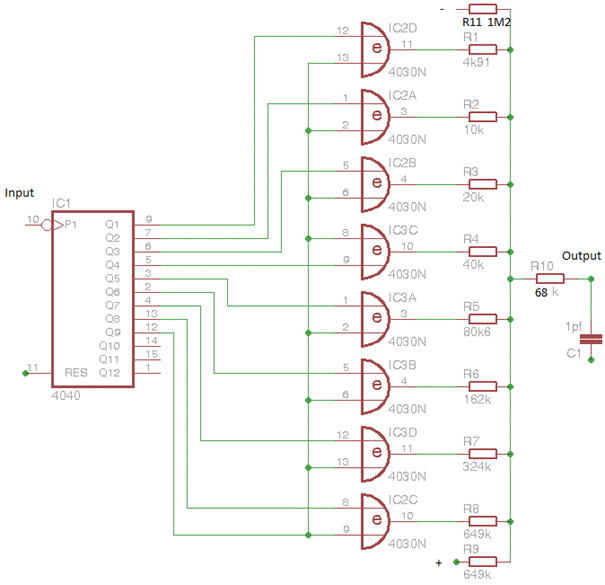

Afb 10 Schema (zonder 5 volt voeding!)

Onderdelen

Weerstanden

470 K (E12)

1M2 (E12)

reeks 4K99, 10k, 20k, 40k2, 162k, 324k en 649k twee keer (E96)

Halfgeleiders

2*4030

4040

Condensator: 1pf

Literatuur: Elektuur halfgeleider gids 1992 schakelingen 33 en 62

2 april 2025 kleine aanpassing: ook een 1pF condensator in de eindtrap naar de plus.
